Arquitectura del sistema

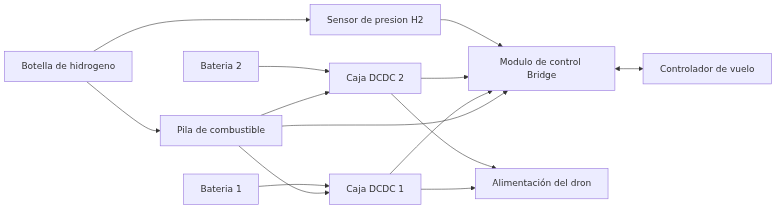

El sistema se compone de dos cajas de potencia y un módulo de control:

• Caja DCDC 1: incluye convertidor DCDC, entrada de pila y batería 1, salida a sensores y al bus.

• Caja DCDC 2: incluye convertidor DCDC, entrada de pila y batería 2, salida a sensores y al bus.

• Módulo de control: contiene el controlador del sistema de hibridación , denominado Bridge, con todas sus conexiones a sensores, CAN y alimentación.

La pila de combustible se conecta a ambas cajas DCDC, cada batería se conecta a su caja correspondiente y la botella de hidrógeno se conecta a la pila a través del regulador.
