Conexiones externas

Este apartado documenta el mapa completo de conectores y cables del sistema Core 3000. Para el procedimiento de instalación paso a paso, consulta instalación del hardware.

Convenciones de cableado

  • Cables de potencia: conectores XT90 para todas las conexiones de alta corriente: baterías BAT, entrada de pila ENTRADA CELL en cada DCDC, salida de potencia de la pila y salidas BUS1 / BUS2 de los DCDC.

  • Cables de señal y sensores: conectores JPH paso 2,54 mm con hilos de 0,22–0,24 mm². Emparejamiento pin a pin (pin 1 ↔ pin 1).

  • Identificación de pin 1: punto blanco en el conector.

  • Cables del sistema: pin a pin, fabricados por el usuario final a la longitud necesaria para cada integración.

Cable J2 (Controladora ↔ Pila, CAN + 12 V de arranque)

Este cable, de 4 pines, lo fabrica el usuario final a la longitud necesaria. Los colores de los pines en el lado Controladora son:

Pin (lado Controladora)

Color

1

Rojo

2

Blanco

3

Azul (verde)

4

Negro

El pin 1 se identifica por el punto blanco en el conector. El cable es pin a pin, por lo que la pila recibe los mismos colores en el mismo orden de pines en su puerto 2.

Cable J4 (Controladora ↔ Pixhawk 6C, CAN + GND)

Pin (lado Controladora)

Función

1

CANH

2

CANL

3

GND

El pin 1 se identifica por el punto blanco en el conector.

Caja DCDC 1 (Power Bus 1)

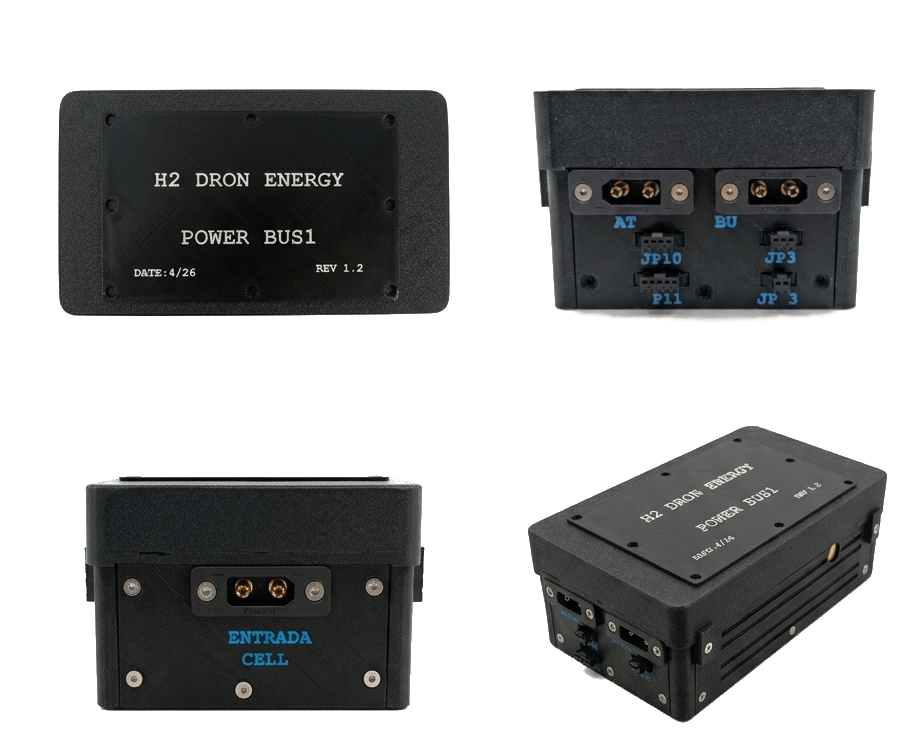

Caja DCDC 1 con etiquetas de puertos

Puerto

Función

Conector

BAT

Conexión a la Batería 1

XT90

ENTRADA CELL

Entrada de potencia desde la pila de combustible

XT90

BUS1

Salida de potencia del Bus 1 (hacia la distribución de la aeronave)

XT90

JP10

Salida de sensores a la Controladora (puerto J10)

4 pines JPH 2,54

JP11

Salida de sensores a la Controladora (puerto J11)

5 pines JPH 2,54

JP3

Sin uso

3 pines JPH 2,54

JP13

Salida de 3,3 V a la Controladora (puerto J3)

2 pines JPH 2,54

Caja DCDC 2 (Power Bus 2)

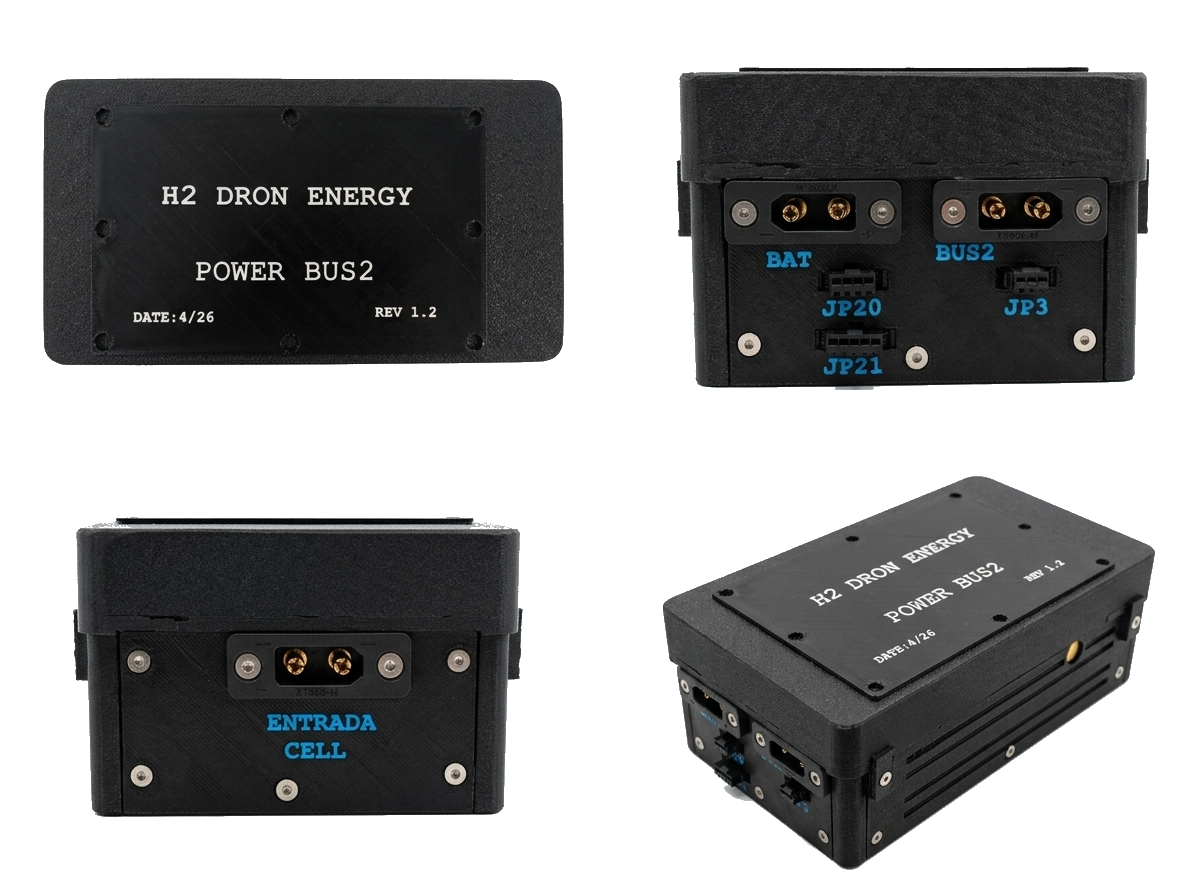

Caja DCDC 2 con etiquetas de puertos

Puerto

Función

Conector

BAT

Conexión a la Batería 2

XT90

ENTRADA CELL

Entrada de potencia desde la pila de combustible

XT90

BUS2

Salida de potencia del Bus 2 (hacia la distribución de la aeronave)

XT90

JP20

Salida de sensores del Bus 2 a la Controladora (puerto J20)

4 pines JPH 2,54

JP21

Salida de sensores del Bus 2 a la Controladora (puerto J21)

5 pines JPH 2,54

JP3

Sin uso

3 pines JPH 2,54

Módulo de control (Controladora / Bridge)

Controladora Bridge con etiquetas de puertos

Puerto

Función

Conector

J1

Conexión con el sensor de presión de la botella de hidrógeno

3 pines JPH 2,54

J2

Conexión CAN con la pila de combustible y salida de 12 V para su arranque (puerto 2 de la pila)

4 pines JPH 2,54

J3

Entrada de 3,3 V desde JP13 del DCDC1

2 pines JPH 2,54

J4

Salida CAN a la controladora de vuelo

3 pines JPH 2,54

J10

Entrada de sensores del DCDC1 (JP10)

4 pines JPH 2,54

J11

Entrada de sensores del DCDC1 (JP11)

5 pines JPH 2,54

J13

No se usa

—

J20

Entrada de sensores del DCDC2 (JP20)

4 pines JPH 2,54

J21

Entrada de sensores del DCDC2 (JP21)

5 pines JPH 2,54

Advertencia

El sensor de presión de H₂ conectado a J1 requiere el cable especial suministrado que incluye un convertidor a 5 V para alimentar el sensor. No sustituyas este cable por uno genérico.

Pila de combustible

Pila de combustible con etiquetas de conectores

Puerto

Función

Conector

1

Salida de potencia de la pila (a distribuir a ENTRADA CELL de ambos DCDC)

XT90

2

Conexión CAN y 12 V para arranque de la pila (a la Controladora J2)

4 pines

3

USB-C

Sin uso

4

Válvula de salida de agua

No se conecta

5

Válvula de entrada de hidrógeno

A la botella de hidrógeno

Resumen de conexiones entre componentes

  • Batería 1 → DCDC1 BAT (XT90)

  • Batería 2 → DCDC2 BAT (XT90)

  • Pila (puerto 1, XT90) → distribución externa → DCDC1 ENTRADA CELL y DCDC2 ENTRADA CELL (XT90)

  • DCDC1 (JP10 / JP11) → Controladora (J10 / J11), JPH 2,54

  • DCDC2 (JP20 / JP21) → Controladora (J20 / J21), JPH 2,54

  • DCDC1 (JP13) → Controladora (J3), JPH 2,54 (3,3 V)

  • Controladora (J2) → Pila (puerto 2), (CAN + 12 V arranque)

  • Controladora (J1) → Sensor de presión H₂ (cable especial con convertidor 5 V)

  • Controladora (J4) → Pixhawk 6C (CAN)

  • Pila (puerto 5) → Botella de hidrógeno (válvula de entrada)

  • DCDC1 (BUS1) → Distribución de potencia de la aeronave (XT90)

  • DCDC2 (BUS2) → Distribución de potencia de la aeronave (XT90)
