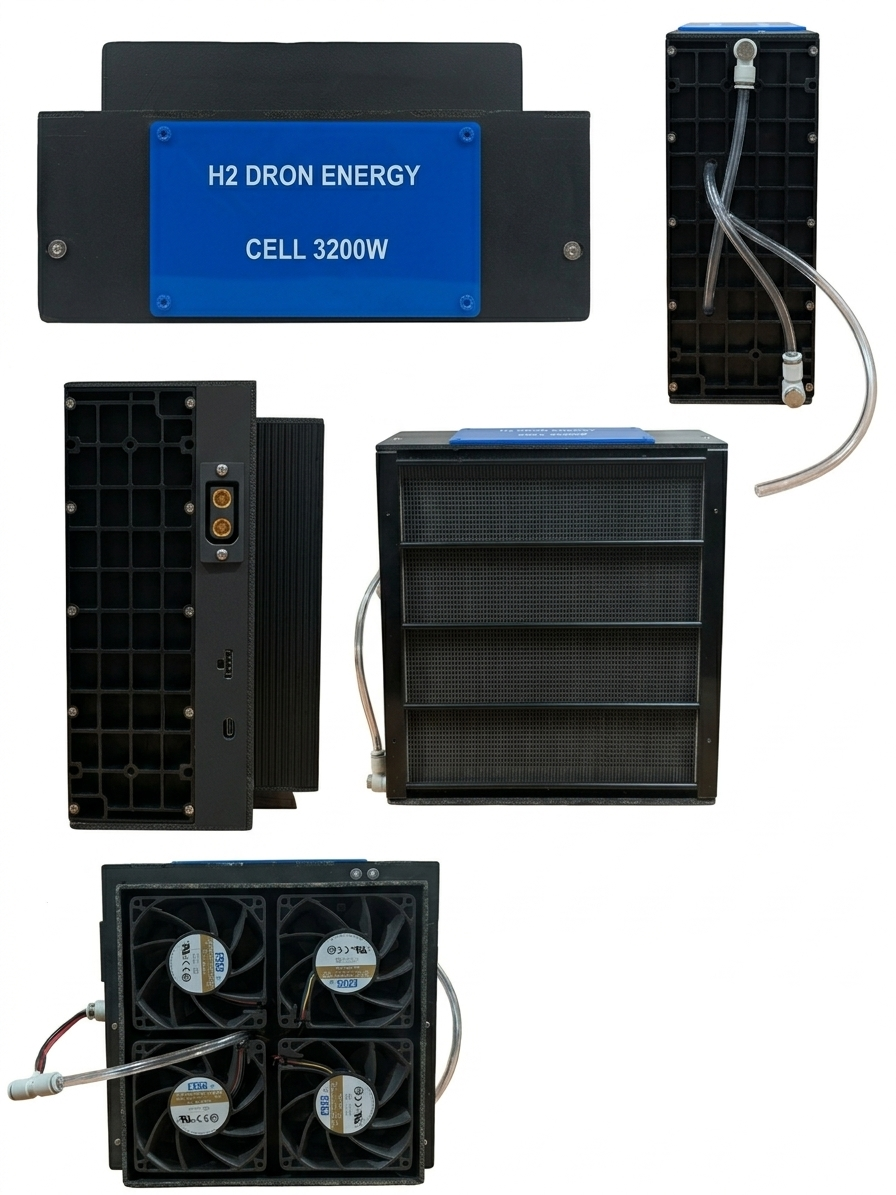

Pila de combustible integrada

Esta página describe la pila de combustible integrada en el Core 3000 como subconjunto del sistema. Los valores que aparecen aquí corresponden al módulo de pila del fabricante y a sus condiciones de operación, no al conjunto completo de nuestro sistema.

Parámetros principales de la pila

Parámetro	Valor
Tipo de pila	Cátodo abierto, refrigeración por aire
Número de celdas	88
Dimensiones (con conectores)	274,8 × 243 × 141,4 mm
Peso (solo pila)	3,37 kg
Peso (módulo de pila del fabricante)	4,89 kg
Potencia máxima de la pila	3.200 W
Corriente nominal	49 A
Rango de tensión DC	44 – 88 V
Potencia instantánea máxima	570 W/s

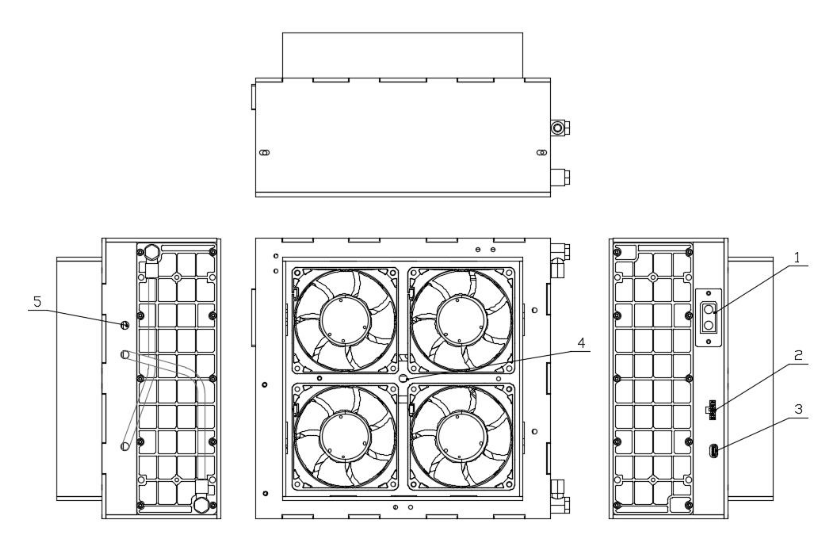

Conectores

Puerto	Función	Conector
1	Salida de potencia de la pila	XT90
2	Conexión CAN y 12 V para arranque (a la Controladora J2)	4 pines
3	USB-C	Sin uso
4	Válvula de salida	No se conecta
5	Válvula de entrada de hidrógeno	A la botella de hidrógeno

Para el detalle de pines y los colores del cable J2 que va a la Controladora, consulta conexiones externas.

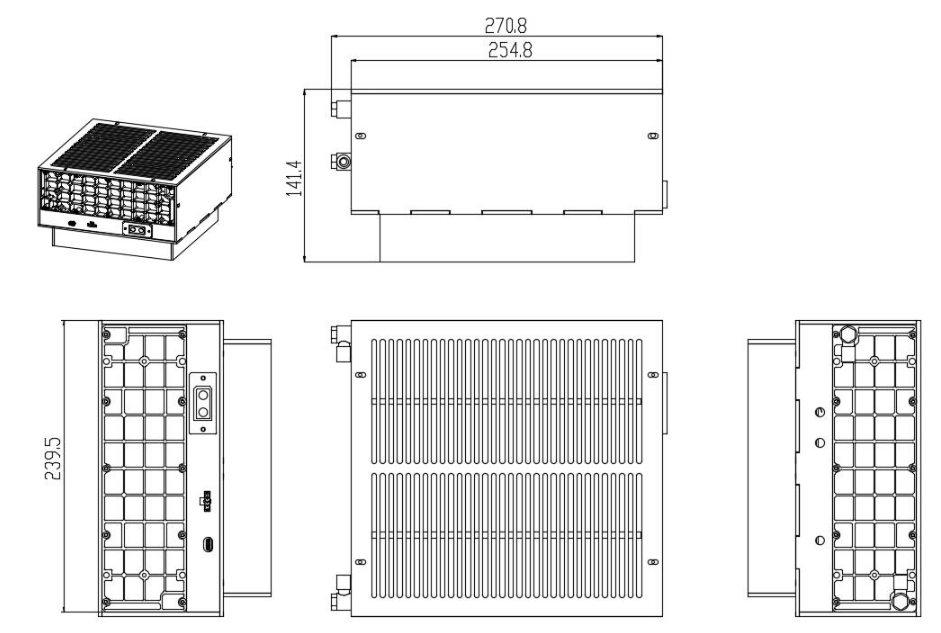

Dimensiones físicas

Condiciones de operación de la pila

Parámetro	Valor
Temperatura ambiente recomendada	5 – 35 °C
Temperatura ambiente mínima	–5 °C
Temperatura máxima del sistema	65 °C
Humedad ambiente admisible	10 – 95 % RH (sin condensación)
Humidificación	Auto-humidificante
Refrigeración	Convección forzada por aire

Parámetros de combustible

Parámetro	Valor
Presión de suministro de H₂	0,07 MPa nominal (rango 0,05–0,09 MPa)
Consumo de H₂	39,9 L/min (STP)
Pureza mínima de H₂	> 99,90 %

Para los límites detallados de impurezas y las especificaciones completas de la línea de suministro, consulta requisitos del combustible.

Vida útil y degradación

Bajo condiciones nominales de operación, la vida útil media de la pila es de aproximadamente 2.000 horas. Para maximizar la vida útil evita:

• Suministro de combustible no conforme (presión anormal, pureza insuficiente).

• Operación prolongada a alta potencia en condiciones de temperatura elevada.

• Presencia de contaminantes en el entorno, como óxidos de nitrógeno (NOx) y óxidos de azufre (SOx), típicos de ambientes industriales.

• Almacenamiento en condiciones no adecuadas: ambientes excesivamente secos o exposición a aire contaminado; ver mantenimiento.

La operación continuada en modo de potencia pico reduce la eficiencia y acelera la degradación; minimiza el tiempo en carga máxima.
